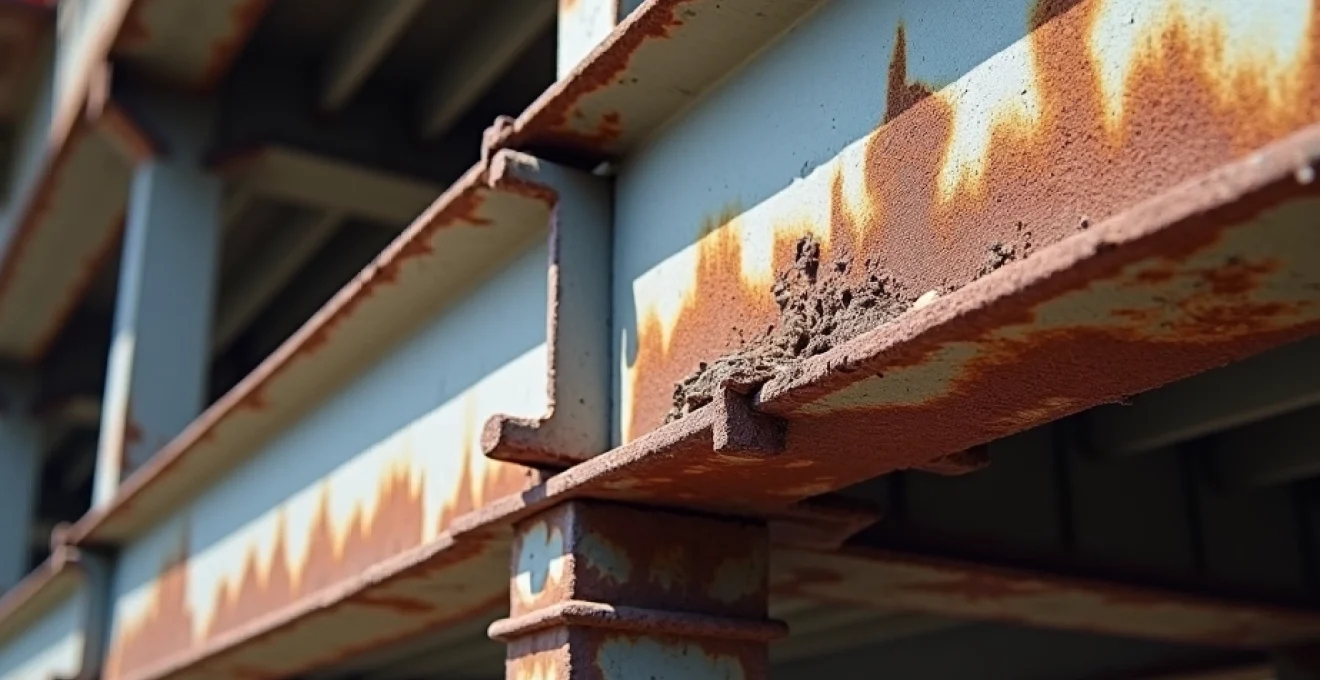

La corrosion des poutres IPN constitue l’une des préoccupations majeures des professionnels du bâtiment et des propriétaires d’ouvrages anciens. Cette dégradation progressive de l’acier peut compromettre l’intégrité structurelle d’un bâtiment et représenter un risque sérieux pour la sécurité des occupants. Les profilés en acier, largement utilisés dans la construction depuis le début du 20ème siècle, sont particulièrement vulnérables aux phénomènes de corrosion lorsqu’ils sont exposés à l’humidité, aux variations de température et aux agents chimiques présents dans l’environnement. L’évaluation précoce et la prise en charge appropriée de ces dégradations s’avèrent cruciales pour maintenir la stabilité de l’ouvrage et éviter des interventions d’urgence coûteuses.
Mécanismes de corrosion de l’acier dans les profilés IPN
Oxydation électrochimique des structures ferreuses en milieu humide
L’oxydation électrochimique représente le processus fondamental à l’origine de la corrosion des IPN en acier. Ce phénomène se produit lorsque le fer métallique entre en contact avec l’oxygène et l’eau, créant une réaction électrochimique qui transforme progressivement le métal en oxydes de fer. La présence d’électrolytes, tels que les sels ou les acides, accélère considérablement cette réaction en facilitant la circulation des ions entre les zones anodiques et cathodiques du métal.
Dans un environnement humide, la surface de l’acier devient le siège de micropiles électrochimiques où coexistent des zones d’oxydation et de réduction. Ces réactions simultanées provoquent la dissolution progressive du fer métallique , entraînant la formation de produits de corrosion volumineux qui exercent des contraintes mécaniques sur la structure cristalline du métal. Cette transformation chimique s’accompagne d’une augmentation significative du volume des produits de corrosion, pouvant atteindre jusqu’à six fois le volume initial du métal.
Formation de la magnétite Fe3O4 et impact sur la résistance mécanique
La formation de magnétite Fe3O4 constitue l’une des étapes critiques du processus de corrosion des IPN. Cette phase d’oxyde de fer se développe particulièrement dans les environnements à faible teneur en oxygène, créant une couche intermédiaire entre le métal sain et les oxydes de fer hydratés. La magnétite présente des propriétés mécaniques inférieures à celles de l’acier d’origine, avec une résistance à la traction réduite de 70 à 80% par rapport au métal sain.
L’impact de cette transformation sur la résistance mécanique des IPN varie selon l’épaisseur de la couche corrodée et sa localisation sur le profilé. Les zones les plus critiques correspondent généralement aux semelles et aux âmes des poutres, où les contraintes de flexion atteignent leurs valeurs maximales. Une perte d’épaisseur de seulement 10% peut réduire la capacité portante d’un IPN de 15 à 20% , nécessitant une évaluation structurelle immédiate pour déterminer la nécessité de travaux de renforcement ou de remplacement.
Vitesse de propagation de la corrosion selon les normes NF EN ISO 9223
La vitesse de propagation de la corrosion atmosphérique des aciers au carbone suit une classification précise établie par les normes NF EN ISO 9223. Cette classification distingue cinq catégories de corrosivité atmosphérique, allant de C1 (très faible) à C5 (très élevée), chacune correspondant à une vitesse de corrosion spécifique exprimée en micromètres par année.
En environnement urbain standard (catégorie C3), la vitesse de corrosion moyenne des aciers non protégés varie entre 25 et 50 μm/an pour la première année d’exposition, puis diminue progressivement pour se stabiliser autour de 15 à 30 μm/an. Cette évolution s’explique par la formation progressive d’une couche de produits de corrosion qui ralentit partiellement la diffusion de l’oxygène et de l’eau vers le métal sous-jacent. Dans les environnements industriels ou marins (catégories C4 et C5), ces vitesses peuvent doubler ou tripler , atteignant des valeurs dépassant 80 μm/an.
Facteurs environnementaux aggravants : chlorures et ph acide
La présence de chlorures dans l’environnement constitue l’un des facteurs les plus aggravants pour la corrosion des IPN. Ces ions, provenant principalement des embruns marins ou des sels de déverglaçage, perturbent la formation des couches passivantes naturelles de l’acier et favorisent l’initiation de corrosion localisée sous forme de piqûres. Une concentration en chlorures supérieure à 100 mg/m² peut multiplier par trois la vitesse de corrosion par rapport à un environnement exempt de ces contaminants.
L’acidification de l’environnement, mesurée par la diminution du pH, accélère également de manière significative les phénomènes de corrosion. Un pH inférieur à 6 favorise la dissolution des produits de corrosion et maintient la surface métallique dans un état réactif permanent.
Dans les environnements industriels où les émissions de SO2 et NOx sont importantes, la formation d’acides sulfurique et nitrique peut abaisser le pH local jusqu’à 4, multipliant la vitesse de corrosion par un facteur 5 à 10.
Évaluation structurelle des IPN dégradés par la rouille
Calcul de la section résiduelle effective selon l’eurocode 3
L’Eurocode 3 fournit une méthodologie précise pour le calcul de la section résiduelle effective des IPN corrodés. Cette approche repose sur la détermination de l’épaisseur de métal perdue par corrosion et son impact sur les caractéristiques géométriques du profilé. La section efficace Aeff se calcule en soustrayant de la section nominale initiale A0 les surfaces corrodées, pondérées par un coefficient de sécurité tenant compte de l’hétérogénéité de la corrosion.
Le calcul intègre également la réduction du moment d’inertie de la section, paramètre critique pour l’évaluation de la résistance à la flexion. Pour un IPN dont les semelles présentent une perte d’épaisseur uniforme tcorr , la réduction du moment d’inertie peut être approximée par la relation ΔI/I0 ≈ 2·tcorr·h/tf , où h représente la hauteur du profilé et tf l’épaisseur initiale des semelles. Cette simplification reste valable pour des pertes d’épaisseur inférieures à 15% de l’épaisseur nominale .
Méthodes d’auscultation par ultrasons et magnétoscopie
L’auscultation par ultrasons constitue la méthode de référence pour l’évaluation non destructive de l’épaisseur résiduelle des IPN corrodés. Cette technique utilise la propagation d’ondes sonores haute fréquence à travers le matériau pour mesurer précisément l’épaisseur de métal sain restant. Les appareils modernes permettent d’atteindre une précision de ±0,1 mm, suffisante pour une évaluation structurelle fiable.
La magnétoscopie complète efficacement l’examen ultrasonore en révélant les fissures et discontinuités internes non visibles en surface. Cette méthode exploite les propriétés magnétiques de l’acier pour détecter les défauts par l’analyse des fuites de flux magnétique. L’association de ces deux techniques permet une cartographie complète de l’état de corrosion , incluant la localisation des zones les plus dégradées et l’évaluation de la profondeur des attaques localisées.
Seuils critiques de perte d’épaisseur pour les âmes et semelles
Les seuils critiques de perte d’épaisseur varient selon la localisation de la corrosion sur le profilé IPN et le type de sollicitation mécanique. Pour les semelles, principalement sollicitées en traction et compression, une perte d’épaisseur de 20% entraîne généralement une réduction de capacité portante justifiant une intervention. Cette limite correspond à la transition entre un défaut acceptable nécessitant une surveillance renforcée et un défaut critique exigeant des mesures correctives immédiates.
Les âmes des IPN, soumises principalement aux contraintes de cisaillement, présentent une sensibilité différente à la corrosion. Une perte d’épaisseur de 15% sur l’âme peut compromettre significativement la résistance au voilement, particulièrement dans les zones d’appui où les contraintes sont concentrées.
Les normes professionnelles recommandent une inspection détaillée dès qu’une perte d’épaisseur dépasse 10% de la valeur nominale, quelle que soit la localisation sur le profilé.
Analyse de la contrainte de von mises sur sections corrodées
L’analyse de la contrainte équivalente de Von Mises permet d’évaluer l’état de sollicitation complexe des sections corrodées en combinant les effets de la traction, compression, flexion et cisaillement. Cette approche s’avère particulièrement pertinente pour les IPN présentant une corrosion non uniforme, où les concentrations de contraintes peuvent apparaître dans les zones géométriquement affaiblies.
La modélisation numérique par éléments finis facilite le calcul de ces contraintes équivalentes en tenant compte de la géométrie réelle des sections corrodées. Les résultats montrent généralement une augmentation de 30 à 50% des contraintes maximales dans les zones où la perte d’épaisseur dépasse 15%, nécessitant une vérification approfondie par rapport aux limites élastiques du matériau résiduel.
Pathologies spécifiques aux assemblages IPN rouillés
Les assemblages constituent les zones les plus vulnérables des structures en IPN, concentrant simultanément les contraintes mécaniques et les phénomènes de corrosion différentielle. La corrosion galvanique se développe fréquemment au contact entre l’acier de la poutre et les éléments de fixation en acier de nuance différente ou traités par galvanisation. Cette forme de corrosion accélérée peut réduire drastiquement la capacité de transmission des efforts entre les éléments assemblés.
L’accumulation d’eau et de débris dans les interstices des assemblages boulonnés crée un environnement particulièrement propice à la corrosion par aération différentielle. Ce phénomène se caractérise par la formation de piles de concentration en oxygène, où les zones moins oxygénées deviennent anodiques et subissent une corrosion préférentielle. La perte de section effective au niveau des trous de boulonnage peut atteindre 25 à 30% de la section brute dans les cas les plus sévères, compromettant dangereusement la résistance de l’assemblage.
Les assemblages soudés présentent également des pathologies spécifiques liées à la corrosion préférentielle de la zone affectée thermiquement (ZAT). Cette zone, modifiée métallurgiquement par l’apport de chaleur du soudage, présente souvent une résistance à la corrosion inférieure à celle du métal de base. La fissuration assistée par la corrosion peut s’initier dans ces zones fragilisées, particulièrement en présence de contraintes résiduelles de soudage et d’un environnement agressif.
La surveillance des assemblages rouillés nécessite une attention particulière aux phénomènes de fatigue-corrosion, où l’action combinée des sollicitations cycliques et de l’environnement corrosif accélère la propagation des fissures. Les normes de maintenance préventive recommandent un contrôle visuel trimestriel des assemblages exposés et un examen approfondi par ressuage ou magnétoscopie au minimum une fois par an.
L’expérience montre que 70% des ruptures d’IPN en service sont initiées au niveau des assemblages corrodés, soulignant l’importance cruciale de leur surveillance.
Techniques de réhabilitation et protection anticorrosion
Décapage par projection d’abrasifs selon ISO 8501-1
Le décapage par projection d’abrasifs constitue la méthode de référence pour la préparation de surface des IPN corrodés avant application d’un système de protection. La norme ISO 8501-1 définit quatre degrés de préparation, du Sa 1 (décapage léger) au Sa 3 (décapage à blanc), chacun correspondant à un niveau spécifique d’élimination des produits de corrosion et de rugosité de surface.
Pour les IPN destinés à recevoir une protection haute performance, le degré Sa 2½ est généralement requis, correspondant à l’élimination de 95% des produits de corrosion visibles et à l’obtention d’une rugosité comprise entre 40 et 75 μm Ra. Ce niveau de préparation assure une adhérence optimale des revêtements anticorrosion et garantit leur durabilité à long terme. L’utilisation d’abrasifs angulaires comme le corindon ou la grenaille d’acier permet d’atteindre simultanément le degré de propreté et la rugosité requis .
Application de systèmes époxy-zinc selon DTU 59.1
Les systèmes époxy-zinc représentent une solution de protection performante pour les IPN exposés à des environnements moyennement à fortement agressifs. Le DTU 59.1 spécifie les conditions d’application de ces revêtements tricouches, comprenant un primaire riche en zinc, une couche intermédiaire époxy et une finition polyuréthane. Cette architecture multicouche assure une protection combinant barrière physique et protection galvanique.
La couche primaire riche en zinc joue un rôle de protection sacrificielle, où le zinc se corrode
préférentiellement à l’acier, offrant une protection cathodique aux petites rayures ou défauts du revêtement. L’épaisseur sèche recommandée pour le primaire varie entre 60 et 80 μm, permettant d’obtenir une teneur en zinc métallique d’au moins 80% en poids dans le feuil sec.
La couche intermédiaire époxy, d’épaisseur comprise entre 80 et 120 μm, assure l’étanchéité du système et constitue la barrière principale contre la diffusion de l’oxygène et de la vapeur d’eau. Cette couche doit être appliquée dans un délai maximum de 48 heures après le primaire pour garantir une adhérence intercouche optimale. La finition polyuréthane, généralement appliquée en 40 à 60 μm, confère la résistance aux UV et maintient l’aspect esthétique du système sur une durée de 15 à 20 ans en environnement urbain.
Renforcement par plats collés en composite carbone
Le renforcement par plats en fibres de carbone constitue une technique innovante pour restaurer la capacité portante d’IPN affaiblis par la corrosion. Cette méthode exploite les propriétés mécaniques exceptionnelles des composites carbone-époxy, caractérisés par un module d’élasticité de 150 à 200 GPa et une résistance à la traction pouvant dépasser 3000 MPa. L’application de plats carbone sur les semelles tendues permet de compenser efficacement la perte de section métallique.
La préparation de surface revêt une importance cruciale pour garantir la qualité du collage structural. Après élimination complète des produits de corrosion, la surface métallique doit être dégraissée et légèrement rugosifiée pour obtenir une rugosité Ra comprise entre 25 et 40 μm. L’adhésif structural époxy bi-composant, généralement thixotrope pour faciliter l’application en position, doit présenter une résistance au cisaillement supérieure à 25 MPa et un module d’élasticité de 8 à 12 GPa pour assurer une bonne compatibilité avec l’acier.
Les essais de validation montrent qu’un renforcement par plats carbone peut restaurer 80 à 120% de la capacité de flexion initiale d’un IPN ayant subi une perte de section de 20%.
La surveillance post-intervention nécessite un contrôle régulier de l’adhérence du composite, particulièrement sensible aux variations thermiques et à la fatigue. Des capteurs de déformation peuvent être intégrés au système pour surveiller en continu les niveaux de sollicitation et détecter tout début de délaminage.
Protection cathodique pour structures enterrées
La protection cathodique représente une solution efficace pour les IPN enterrés ou immergés, particulièrement exposés à la corrosion électrochimique. Ce système impose un potentiel électrique négatif à la structure métallique, créant les conditions thermodynamiques défavorables à l’oxydation du fer. Deux technologies principales sont disponibles : la protection par anodes sacrificielles et la protection par courant imposé.
Les anodes sacrificielles, généralement constituées d’alliages magnésium-manganèse ou zinc-aluminium, se corrodent préférentiellement pour protéger l’acier de l’IPN. Cette solution autonome ne nécessite aucune alimentation électrique externe mais présente une durée de vie limitée de 15 à 25 ans selon l’agressivité du milieu. Le dimensionnement des anodes doit tenir compte de la résistivité du sol, typiquement comprise entre 50 et 500 Ω.m pour les terrains urbains.
La protection par courant imposé utilise un générateur de courant continu pour maintenir le potentiel de protection optimal, généralement fixé à -850 mV par rapport à une électrode de référence Cu/CuSO4. Cette technologie permet un contrôle précis du niveau de protection et s’adapte aux variations de résistivité du milieu. L’installation nécessite un déversoir d’anodes inertes en ferrosilicium ou titane-platine, dimensionné pour délivrer une densité de courant de 10 à 50 mA/m² selon l’état de surface de l’IPN.
Réglementation et responsabilités en cas d’IPN corrodé
Le cadre réglementaire encadrant la gestion des IPN corrodés s’articule autour de plusieurs textes fondamentaux, notamment le Code de la construction et de l’habitation, les Eurocodes structuraux et les normes techniques spécialisées. L’article R111-2 du CCH impose au maître d’ouvrage l’obligation de maintenir la stabilité de son bâtiment tout au long de sa durée de vie, incluant la surveillance et la maintenance des éléments porteurs. Cette obligation légale s’étend aux propriétaires successifs et peut engager leur responsabilité civile, voire pénale, en cas de négligence avérée.
Les responsabilités professionnelles se répartissent selon la nature de l’intervention et le statut des intervenants. L’architecte ou l’ingénieur conseil porte la responsabilité de l’évaluation structurelle et de la prescription des travaux nécessaires, conformément à leur mission de conception ou de diagnostic. Cette responsabilité décennale s’étend à la solidité de l’ouvrage pendant dix ans à compter de la réception des travaux de réparation ou de renforcement.
L’entreprise de travaux assume la responsabilité de la bonne exécution des interventions prescrites, incluant la préparation de surface, l’application des protections et le respect des délais d’intervention. La garantie de parfait achèvement d’une année couvre les malfaçons apparentes, tandis que la garantie biennale s’applique aux éléments d’équipement dissociables du gros œuvre. La souscription d’une assurance responsabilité civile décennale demeure obligatoire pour tous les intervenants participant aux travaux de gros œuvre.
Les obligations de contrôle et de surveillance incombent au propriétaire ou à l’exploitant de l’ouvrage, qui doit mettre en place un programme de maintenance préventive adapté aux risques identifiés. Ce programme doit inclure des inspections visuelles régulières, des auscultations périodiques par des organismes agréés et la tenue d’un carnet d’entretien documentant l’évolution de l’état des structures. En cas d’urgence structurelle, le propriétaire doit immédiatement mettre en sécurité les occupants et faire appel à un expert pour évaluer les mesures conservatoires nécessaires.
La jurisprudence récente tend à durcir l’appréciation des tribunaux concernant les obligations de surveillance, particulièrement pour les bâtiments recevant du public ou à usage d’habitation collective.
L’intervention d’un bureau de contrôle technique agréé devient obligatoire pour certains types de bâtiments ou lorsque les travaux de réparation modifient significativement le comportement structural de l’ouvrage. Cette mission de contrôle porte sur la conformité des études d’exécution aux règles de construction applicables et sur la vérification de la bonne mise en œuvre des prescriptions techniques. Le propriétaire conserve néanmoins l’entière responsabilité de la décision d’intervention et ne peut s’exonérer de ses obligations en invoquant l’absence de remarques du contrôleur technique.
